Natr Yoke Type Track Rollers Natr20 Cam Follower Bearing dari pabrikan China

Deskripsi KRVE 30 Track Roller Cam Follower Seri KRVE Needle Bearing

Seri	Keterangan
NATR	Roller track tipe kuk dengan panduan aksial oleh ring, segel celah, dengan cincin bagian dalam
NATR... PP	Track roller tipe yoke dengan sealing ring tambahan
NATV	Roller track tipe kuk dengan panduan aksial oleh ring, komplemen penuh, segel celah, dengan cincin bagian dalam
NATV...PP	Track roller tipe yoke dengan sealing ring tambahan
NUTR	Roller track tipe kuk dengan panduan aksial oleh elemen rolling, komplemen penuh, segel celah, dengan cincin bagian dalam
KR	Roller track tipe pejantan dengan panduan aksial dengan rid and washer, gap seal
KR... PP	Roller track tipe pejantan dengan cincin penyegel
KRE	Track roller tipe pejantan dengan kerah eksentrik
KRE...PP	Track roller tipe pejantan dengan kerah eksentrik dan cincin penyegel
KRV	Roller track tipe pejantan dengan panduan aksial dengan rid and washer, komplemen penuh, segel celah
KRV...PP	Roller track tipe pejantan dengan cincin penyegel
KRVE	Track roller tipe pejantan dengan kerah eksentrik
KRVE...PP	Track roller tipe pejantan dengan kerah eksentrik dan cincin penyegel
NUKR	Roller track tipe pejantan dengan panduan aksial oleh elemen rolling, komplemen penuh, segel celah
NUKRE	Track roller tipe pejantan dengan kerah eksentrik
CF	Roller track tipe pejantan dengan sangkar, sama dengan seri KR

Seri C memiliki lintasan geser lengkung yang inovatif dan multifungsi dengan rol bantalan bola radial. Ada versi yang berbeda dari kurva ini, dengan jari-jari tetap atau variabel. BEARING CURVILINE sangat cocok untuk aplikasi seperti rumah mesin melengkung, sistem pintu untuk kereta api atau kapal, atau kemasan khusus
1. Rel dan penggeser galvanis sesuai dengan ISO 2081
2. Perjalanan lebih dari 3000 mm
3. Dalam panduan ada jalur lurus dan melengkung
4. Slide dilengkapi dengan empat rol, disusun berpasangan, dan tetap dimuat di sepanjang jalur slide
5. Bagian-bagian pada gambar dapat disesuaikan untuk setiap aplikasi

Garis lengkung bantalan untuk semua aplikasi gerakan non-linier.Aplikasi utama dari Lintasan lengkung adalah Kereta Api, pengemasan, makanan dan minuman.

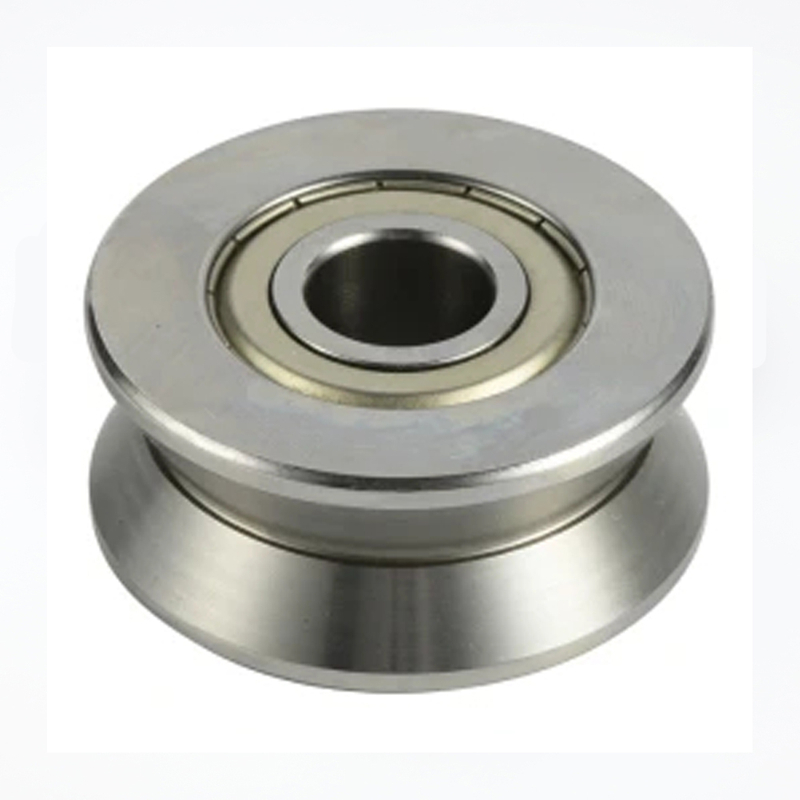

• Bearing seri LV dapat digunakan secara luas pada track silinder atau track profil 'V' dengan sudut 120 derajat.Berbeda dengan bearing seri LFR, bearing seri LV lebih mudah disesuaikan dengan ukuran track yang berbeda.Setiap jenis dapat diterapkan dengan rentang diameter track yang lebih besar.Mereka banyak digunakan untuk trek tugas berat, peralatan bergerak, mesin pelurus kawat dan sebagainya.
• Bantalan mengambil desain struktur internal bantalan bola kontak sudut dua baris dan memiliki cincin luar berdinding tebal, sehingga bantalan dapat menampung beban yang lebih tinggi.
• Bantalan terbuat dari baja bantalan berkualitas tinggi, diproses dengan perlakuan panas dan penggilingan presisi, dan diisi dengan masa pakai yang lama, pelumas bermutu tinggi dan serbaguna.Bantalan mengambil perisai logam untuk mencegah debu.BOOS BEARING juga dapat menyediakan bantalan dengan poros konsentris atau eksentrik.
• Bantalan memiliki potongan bawah di bagian bawah alur pada cincin luar.Jika aplikasi melarang undercut ini, BOOS BEARING dapat memenuhi persyaratan teknis pelanggan.Juga BOOS BEARING dapat menerima bantalan dengan berbagai sudut profil ' V '.

Karakteristik sistem panduan yang diterapkan bantalan LV seri:

1. Resistansi rendah, umur panjang, banyak digunakan
Kekasaran permukaan profil ' V ' dapat dicapai hingga Ra0.32 yang diproses dengan penggilingan presisi.Bantalan memiliki paralelisme yang baik antara alur profil 'V' dan bidang dudukan ring bagian dalam secara relatif.Saat bantalan bekerja, tekanan antara bantalan dan jalur silinder sama dan hambatan gesekannya rendah.

2. Instalasi mudah
Setelah bantalan memasang poros konsentris atau eksentrik, pemasangan akan nyaman.Untuk menyesuaikan eksentrisitas yang eksentrik, bantalan bisa mendapatkan proload yang pas.

Katalog NATR Yoke Type Track Rollers NATR20 Cam Followers

Di luar Diameter	Bearing Penunjukan dan kira-kira massa				Dimensi Lahir
Di luar Diameter	Tanpa Eksentrik Kerah	Massa	Dengan Ektrik Keren	Massa	D	d	C	B	B1	B2	G	G1	M	M1	C1	d2
mm		g		g	mm
47	KR 47	386	KRE 47	405.5	47	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KR 47 hal	386	KRE 47 hal	405.5	47	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KRV 47	390	KREV 47	409.5	47	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KRV 47 hal	390	KRVE 47 hal	409.5	47	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	NUKR 47	380	NUKPE 47	399.5	47	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	27
52	KR 52	461	KR 40	480.5	52	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KR 52 hal	461	KRE 52 hal	480.5	52	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KRV 52	465	KREV 52	484.5	52	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	KRV 52 hal	465	KRVE 52 hal	484.5	52	20	24	66	40.5	9	M20×1.5	21	8	4	0.8	37
	NUKR 52	450	NUKPE 52	469.5	52	20	24	66	49.5	9	M20×1.5	21	8	4	0.8	31
62	KR 62	790	KRE 62	818.2	62	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	KR 62 hal	790	KRE 62 hal	818.2	62	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	KRV 62	802	KREV 62	830.2	62	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	KRV 62 hal	802	KRVE 62 hal	830.2	62	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	NUKR 62	795	NUKPE 62	823.5	62	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	38
72	KR 72	1040	KRE 72	1068.2	72	24	29	80	49.5	11	M20×1.5	25	8	4	0.8	44
	KR 72 hal	1040	KRE 72 hal	1068.2	72	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	KRV 72	1045	KREV 72	1073.2	72	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	KRV 72 hal	1045	KRVE 72 hal	1073.2	72	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
	NUKR 72	1200	NUKPE 72	1038.2	72	24	29	80	49.5	11	M24×1.5	25	8	4	0.8	44
80	KR 80	1550	KRE 80	1610	80	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KR 80 PP	1550	KRE 80 PP	1610	80	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KRV 80	1561	KREV 80	1621	80	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KRV 80 hal	1561	KRVE 80 hal	1621	80	30	35	100	63	15	M30×1.5	32	8	4	1	53
	NUKR 80	1800	NUKPE 80	1600	80	30	35	100	63	15	M30×1.5	32	8	4	1	47
85	KR 85	1740	KRE 85	1800	85	30	35	100	63	15	M30×1.5	32	8	4	1	53
85	KR 85 PP	1740	KRE 85 PP	1800	85	30	35	100	63	15	M30×1.5	32	8	4	1	53
90	KR 90	1950	KRE 90	2010	90	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KR 90 PP	1950	KRE 90 PP	2010	90	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KRV 90	1970	KREV 90	2030	90	30	35	100	63	15	M30×1.5	32	8	4	1	53
	KRV 90 hal	1970	KRVE 90 hal	2030	90	30	35	100	63	15	M30×1.5	32	8	4	1	53
	NUKR 90	2300	NUKPE 90	2020	90	30	35	100	63	15	M30×1.5	32	8	4	1	47

• Permukaan cincin luar adalah profil 'W' yang dibentuk oleh dua 'V' dengan sudut 90 derajat.Muka samping internal atau eksternal dapat disesuaikan secara terpisah dengan jalur cekung atau menonjol yang keduanya memiliki profil 'V' dengan sudut 90 derajat, dan juga muka samping internal dapat disesuaikan dengan baik dengan jalur silinder.
• Roda menonjolkan desain internal bantalan bola kontak bersudut baris ganda dan cincin luar berdinding tebal, sehingga roda dapat menampung beban yang lebih tinggi.
• Roda terbuat dari baja bantalan berkualitas tinggi, diproses dengan perlakuan panas dan penggilingan presisi, dan diisi dengan masa pakai yang lama, pelumas bermutu tinggi dan serbaguna.Roda melapisi pelindung logam atau segel karet (akhiran X) untuk mencegah debu.YITONG juga dapat menyediakan roda dengan busing konsentris atau eksentrik, serta roda yang terbuat dari baja tahan karat tahan korosi.
• Karakteristik sistem pemandu yang menggunakan roda seri W :
1. Resistansi rendah, umur panjang, banyak digunakan
Setelah penggerindaan presisi, kekasaran permukaan kerja roda seri W halus dan sudut 90 derajat akurat.Roda memiliki paralelisme yang baik antara alur profil 'W' dan bidang dudukan ring bagian dalam secara relatif.Saat roda berjalan, tekanan antara roda dan track sama dan hambatan geseknya rendah.
2. Instalasi mudah
Setelah roda memasang busing konsentris atau eksentrik, pemasangan dapat dibuat nyaman.Untuk menyesuaikan keeksentrikan yang eksentrik, roda bisa mendapatkan fitting preload.
