Bantalan Layar Bergetar

1. Perkenalan

Bantalan layar bergetar sebagian besar digunakan dalam peralatan mesin getar tambang, mesin layar getar, dan motor getar, dan merupakan salah satu komponen paling penting dari peralatan tersebut.Bantalan layar bergetar poros, bantalan anti-getaran, bantalan impor dan bantalan mekanis memiliki kondisi kerja yang sangat buruk, tidak hanya kelembaban lingkungan yang tinggi, partikel debu banyak, kecepatan tinggi, suhu tinggi, tetapi juga ada dampak getaran yang kuat, sehingga menghasilkan beban kerja yang sangat besar.Bantalan memiliki daya dukung yang kuat, ketahanan benturan yang baik, keandalan yang tinggi, kinerja pelumasan yang baik, dan dapat mengatasi defleksi poros.

2. Fitur

1. Bantalan layar getar umumnya adalah rol bulat simetris, rol silinder

2. Secara umum, toleransi dimensi adalah P6, dan toleransi berjalan adalah P5.Toleransinya memang tetap, tetapi ada titik inci dan metrik;

3. Karena pembangkitan panas yang besar, jarak bebas yang besar dipilih.Tetapi jarak bebas ini dapat dihitung, terutama dengan mempertimbangkan jarak bebas asli, kecocokan toleransi, dan kenaikan suhu dapat dihitung; Persyaratan aplikasi bantalan layar getar sangat tinggi, dan bahan baja bantalan biasa tidak dapat diterima.Sangkar terbuat dari kuningan mesin dan dipandu oleh cincin luar untuk beban eksentrik!

3. Area aplikasi

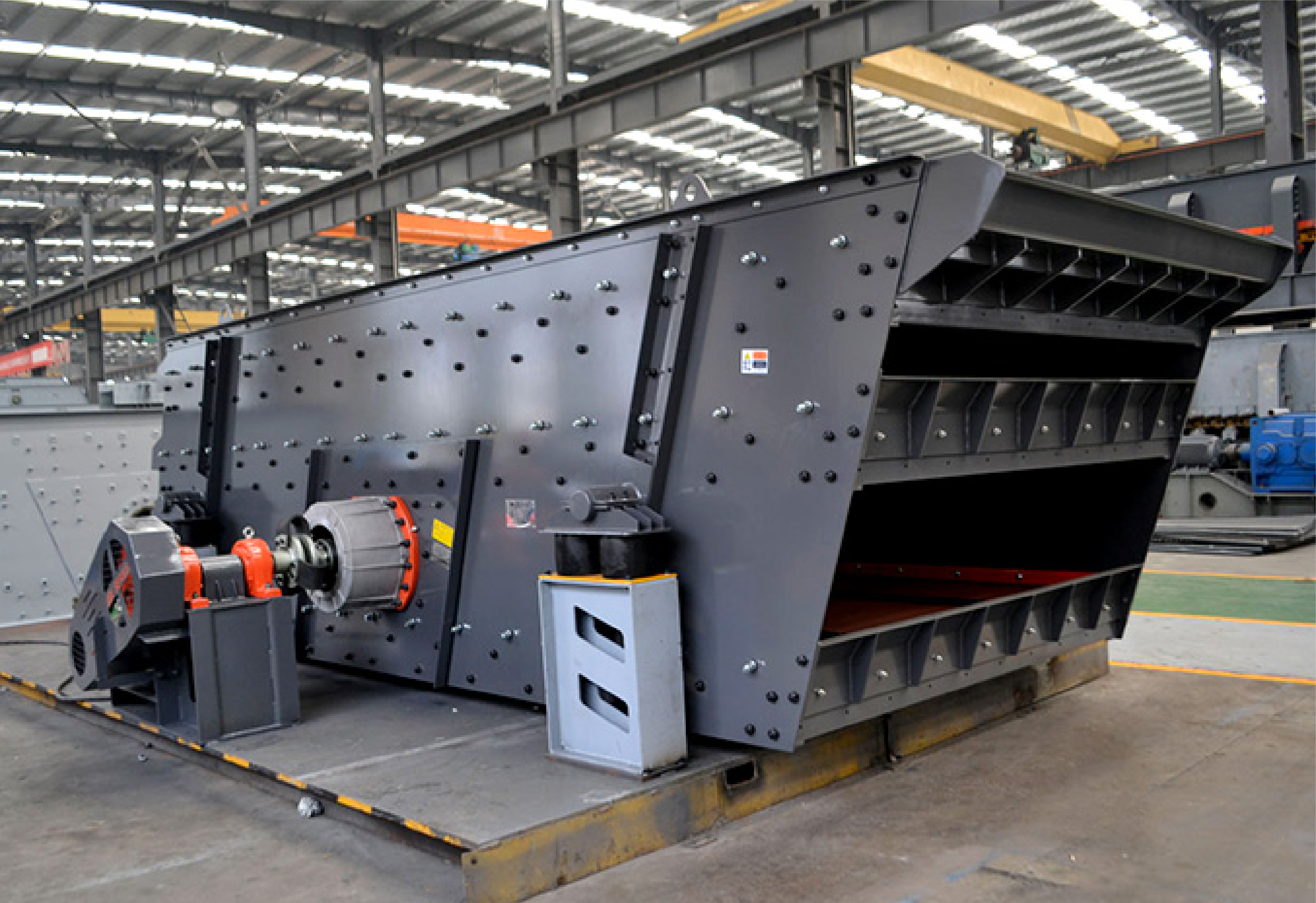

1. Terutama digunakan untuk mesin dan peralatan bergetar tambang, mesin layar bergetar, motor bergetar;

2. Alat pneumatik seperti paku keling, bor batu, dan sekop angin;

3. Bor listrik, gergaji listrik, gergaji rantai kehutanan, gerinda, mesin pemoles, gerinda, mesin tamping pemeliharaan jalan dan alat listrik lainnya;

4. Lokomotif diesel, kapal laut, sepeda motor dan alat angkut lainnya;

5. Mesin pertanian seperti traktor, pemanen, perontok, dan lain-lain;

4. Kategori

Bantalan rol silinder KZ23 jenis rol silinder anti-getaran dan bantalan tahan suhu tinggi dapat digunakan untuk mesin getar seperti layar getar, gilingan getar dan rol getar.Bantalan tidak hanya memiliki kapasitas beban yang besar dari bantalan rol bola baris ganda, tetapi juga memiliki keunggulan kecepatan batas tinggi dari bantalan rol silinder.

Fitur:

① Daya dukung beban dinamis dan statis 21% lebih tinggi daripada bantalan biasa, dan masa pakai meningkat 90%;

② Batas kecepatan 88% lebih tinggi dari bantalan biasa;

③ Torsi gesekan di seluruh rentang kecepatan sangat kecil, yaitu 25% lebih kecil dari bantalan biasa;

④ Kebisingan pengoperasian yang rendah, karena statika elemen bergulir dioptimalkan;

⑤ Mengadopsi kandang integral, keandalan tinggi;

⑥ Daya dukung beban aksial yang diijinkan tinggi;

⑦ Stabilitas termal yang baik karena pembuangan panas dioptimalkan (dalam 800 derajat).

⑧ Memperkenalkan teknologi dan gambar canggih asing, dan menggunakan baja impor.

5. Bantalan rol bulat

Bantalan rol bulat adalah bantalan dengan rol drum yang dipasang di antara cincin bagian dalam dengan dua lintasan dan cincin luar dengan lintasan bola.Dibagi menjadi: lubang dalam silinder, lubang dalam berbentuk kerucut.Bantalan rol bulat memiliki dua baris rol, yang terutama menanggung radial dan satu beban, dan juga dapat menahan beban aksial ke segala arah.Dengan kapasitas beban radial yang tinggi, sangat cocok untuk bekerja di bawah beban berat atau getaran, tetapi tidak dapat menanggung beban aksial murni.Raceway lingkar luar dari jenis bantalan ini berbentuk bulat, sehingga kinerja penyelarasannya sendiri bagus, dan dapat mengkompensasi kesalahan koaksialitas.

5. Periksa sebelum pemasangan

(1) Bersihkan bantalan dan bagian terkait bantalan;

(2) Periksa dimensi dan kondisi finishing komponen terkait;

(3) perangkat;

(4) Pemeriksaan setelah bantalan dipasang;

(5) Pasokan pelumas.
